Optik cam inceltme-Optical lens thinning-Adelgazamiento de lentes ópticas-Optische Glasdünnung-Amincissement des verres optiques

Türkçe: Optik cam inceltme kavramı açısından camlar fiziksel güçle inceltilmez. Hammadde seçimine bağlı olarak camın kırma indisi değişir; daha yüksek indisli hammadde kullanıldığında cama gelen ışınlar daha fazla kırılır ve böylece aynı diyoptri gücünde daha ince camlar üretilebilir.

English: In terms of the concept of optical lens thinning, lenses are not thinned by physical force. Depending on the choice of raw material, the refractive index of the lens changes; when a higher index raw material is used, the light entering the lens is refracted more, and thus thinner lenses can be produced with the same diopter power.

Español:En cuanto al concepto de adelgazamiento de lentes ópticas, las lentes no se adelgazan mediante fuerza física. Según la elección de la materia prima, el índice de refracción del lente cambia; cuando se utiliza una materia prima de mayor índice, los rayos de luz que entran en el lente se refractan más, y de este modo se pueden producir lentes más delgadas con la misma potencia dióptrica.

Deutsch: Im Hinblick auf das Konzept der optischen Glasverdünnung werden Gläser nicht durch physische Kraft verdünnt. Abhängig von der Wahl des Rohmaterials ändert sich der Brechungsindex des Glases; wenn ein Rohmaterial mit höherem Index verwendet wird, werden die in das Glas eintretenden Lichtstrahlen stärker gebrochen, und so können bei gleicher Dioptrienstärke dünnere Gläser hergestellt werden.

Français: En ce qui concerne le concept d’amincissement des verres optiques, les verres ne sont pas amincis par la force physique. Selon le choix de la matière première, l’indice de réfraction du verre varie ; lorsqu’on utilise une matière première à indice plus élevé, les rayons lumineux entrant dans le verre sont davantage réfractés, et ainsi des verres plus fins peuvent être produits avec la même puissance en dioptries.

Tablo: +4 D ve -4 D cam örneğinde kırma indisine göre cam kalınlıklarında değişim. Bir cam üretici kataloğundan esinlenilmiştir.

Table: Variation in lens thicknesses according to refractive index in the example of +4 D and -4 D lenses. Inspired by a lens manufacturer’s catalog.

Tabla: Variación en los espesores de las lentes según el índice de refracción en el ejemplo de lentes de +4 D y -4 D. Inspirado en un catálogo de un fabricante de lentes.

Tabelle: Veränderung der Linsendicke je nach Brechungsindex am Beispiel von +4 D und -4 D Linsen. Inspiriert von einem Katalog eines Linsenherstellers.

Tableau: Variation de l’épaisseur des verres selon l’indice de réfraction dans l’exemple de verres de +4 D et -4 D. Inspiré d’un catalogue de fabricant de verres.

 Dibujo de adelgazamiento de vidrio en -Español (PDF)

PARÁMETROS DE LENTES ÓPTICOS PERSONALIZADOS

Existen comentarios negativos de nuestros médicos sobre los lentes hechos a medida: (https://www.todnet.org/html/todnet.asp?a=gozluk-camlari

Para personalizar los lentes ópticos progresivos, se requieren parámetros personales adicionales que no están incluidos en la receta estándar. Estos valores suelen ser medidos y proporcionados al fabricante de lentes por el optometrista. El uso de estos parámetros tiene como objetivo aumentar la comodidad del paciente. A pesar de utilizar estos parámetros, si el paciente se queja, debe realizarse una evaluación personalizada.

Parámetros de Lentes Personalizados

1. Distancia de vértice

Es la distancia entre el vértice de la córnea y la superficie posterior de la lente.

• Si no se mide ni se proporciona un valor específico, los cálculos de lentes se realizan asumiendo aproximadamente 12-14 mm.
• Si no se toma una medición real, especialmente en prescripciones altas, la potencia efectiva cambia.
• En un diseño personalizado, la distancia de vértice medida optimiza los puntos de visión clara de la lente.

2. Distancia pupilar (derecha-izquierda separada PD)

Es la distancia entre el centro de las pupilas de ambos ojos, utilizada para alinear correctamente los centros ópticos de ambos ojos. Es más confiable medir el derecho e izquierdo por separado con un pupílometro. Los autorrefractómetros dan la distancia entre ambos ojos, pero no miden por separado para cada ojo y se ven afectados por los movimientos de la cabeza del paciente, por lo que no se debe confiar demasiado en ellos.

Si se mide incorrectamente, el centro del canal progresivo se desplaza, lo que hace que el paciente experimente borrosidad o distorsión, y puede causar visión doble o problemas de adaptación.

En un diseño personalizado, la PD se coloca perfectamente, y los canales se alinean con los centros ópticos de los ojos.

3. Altura pupilar

• Es la distancia vertical entre la pupila y el borde inferior del marco.
• Muy crítico: porque determina dónde se coloca el área de lectura en los lentes progresivos.
• Si se mide incorrectamente, el paciente no puede enfocar cómodamente la visión cercana o lejana.

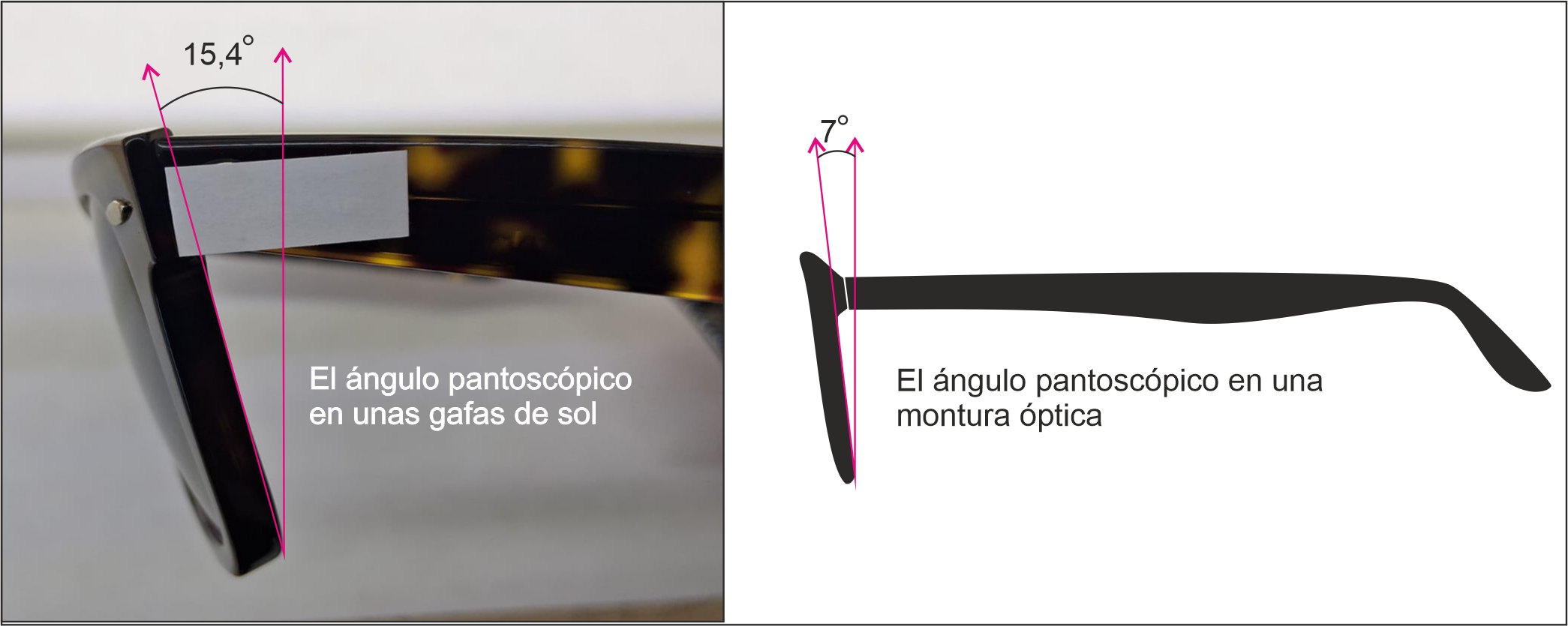

4. Ángulo pantoscópico del marco (Ver Imagen 1)

• Es el ángulo de la inclinación que hace el marco en el eje vertical.
• En los marcos ópticos del mercado, generalmente es un promedio de 8-12°.
• Este ángulo cambia la inclinación de la luz que llega al centro óptico de la lente.
• Si se mide y se tiene en cuenta, las líneas de visión de la superficie progresiva encajan de forma más natural.
• Si este ángulo no se considera correctamente, las áreas ópticas de la lente pueden desplazarse.

5. Distancia entre el centro de rotación del ojo (ERC, Eye Rotation Center) y la lente

Esta medición se realiza con un dispositivo especial y no se encuentra en todas las tiendas ópticas, generalmente se encuentra en aquellas que ofrecen lentes de gama alta. Generalmente está en el rango de 30-32 mm.

• Es la distancia entre el centro de rotación natural del ojo y la lente.
• Determina la adaptación de los campos visuales de la lente a los movimientos oculares.
• Es crucial para la nitidez durante la visión dinámica
• Si se ajusta incorrectamente, aumenta el desenfoque especialmente en la visión lateral.



6. Ángulo de curvatura del marco (Ver imagen 2)

• Es el ángulo de ajuste del marco sobre la cara (en el plano horizontal).
• El ángulo de curvatura del marco se considera especialmente en diseños que rodean los ojos, como los marcos deportivos.
• Es mayor en los marcos deportivos.
• Este ángulo puede causar aberraciones similares al astigmatismo en la superficie de la lente.
• El software de diseño tiene en cuenta esto y realiza una compensación de la superficie.

Escala  ángulo curvatura.pdf

Resultado

Estos son los parámetros básicos para la producción de lentes progresivas personalizadas. Cuando estos parámetros se miden correctamente y se envíen al fabricante, los diseños de lentes progresivas personalizadas serán más nítidos y cómodos. Además, algunos fabricantes incluyen hábitos del usuario y distancia de lectura para hacer un diseño más «personalizado»:

• «Hábito de distancia de lectura y distancia de lectura» está destinado a ajustar el área cercana según la persona, especialmente en presbiópicos.
• En lentes «free form» de alto nivel, basados en el estilo de movimiento de cabeza y ojos del usuario, se puede diseñar un corredor más amplio para los que giran más la cabeza o un diseño de corredor diferente para los que mueven más los ojos.
• Las dimensiones del marco (medida B, factor de forma) → limita la longitud del corredor.
• La base curva del marco (Ver imagen 3) también juega un papel crítico en los lentes hechos a medida, pero generalmente se ignora.

¿Por qué es importante la base curva?

• Si la curvatura frontal de la lente no coincide con la curvatura del marco, la lente no se ajustará correctamente al marco o causará problemas estéticos.
• En lentes hechos a medida, tanto el centro óptico como la refracción de la luz se calculan teniendo en cuenta la base curva. La elección incorrecta de la base curva puede aumentar el grosor del borde de la lente e incluso deteriorar la calidad de la imagen.
• Es especialmente importante en lentes de alta graduación o progresivas. Esto se debe a que el fabricante requiere que se realice el pedido dentro del rango recomendado de la base curva.

El impacto de la montura

• Lentes deportivas, modelos envolventes o monturas muy curvadas requieren una curva base especial.
• Si el óptico selecciona una montura dentro del rango de la “curva base recomendada” indicado en los catálogos de lentes del fabricante, el cristal será más cómodo.
• En resumen: La compatibilidad entre la curva base de la montura y la curva base de la lente es crucial tanto para el montaje como para la comodidad óptica.

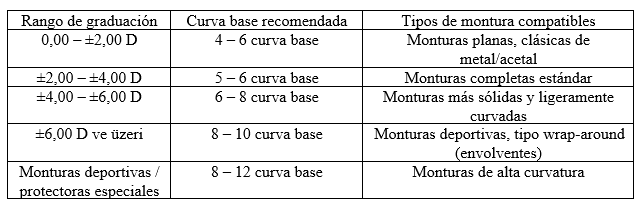

Explicación:

• En graduaciones bajas (0–2 D), generalmente se prefiere una curva base de 4–6; los lentes con una apariencia más plana son suficientes.
• En graduaciones medias (2–6 D), se incrementa ligeramente la curva base; de esta forma, el grosor en los bordes del lente se vuelve más equilibrado.
• En graduaciones altas (>6 D), se requieren curvas base más altas para evitar distorsiones ópticas y lograr una mejor armonía estética.
• Las monturas deportivas o wrap-around ya requieren una curva base alta (8–12 curva base). En este caso, es más adecuado usar las series especiales de “lentes deportivas” del fabricante.
• Es decir, si la selección de la montura no coincide con la curva base del lente, el montaje del lente se dificulta, los grosores de los bordes aumentan, y pueden aparecer distorsiones ópticas (aberaciones).
• Por lo tanto, cuando se realiza un pedido de lentes progresivos o lentes de alta graduación, el óptico debe medir la curva base de la montura y comunicarla al fabricante.

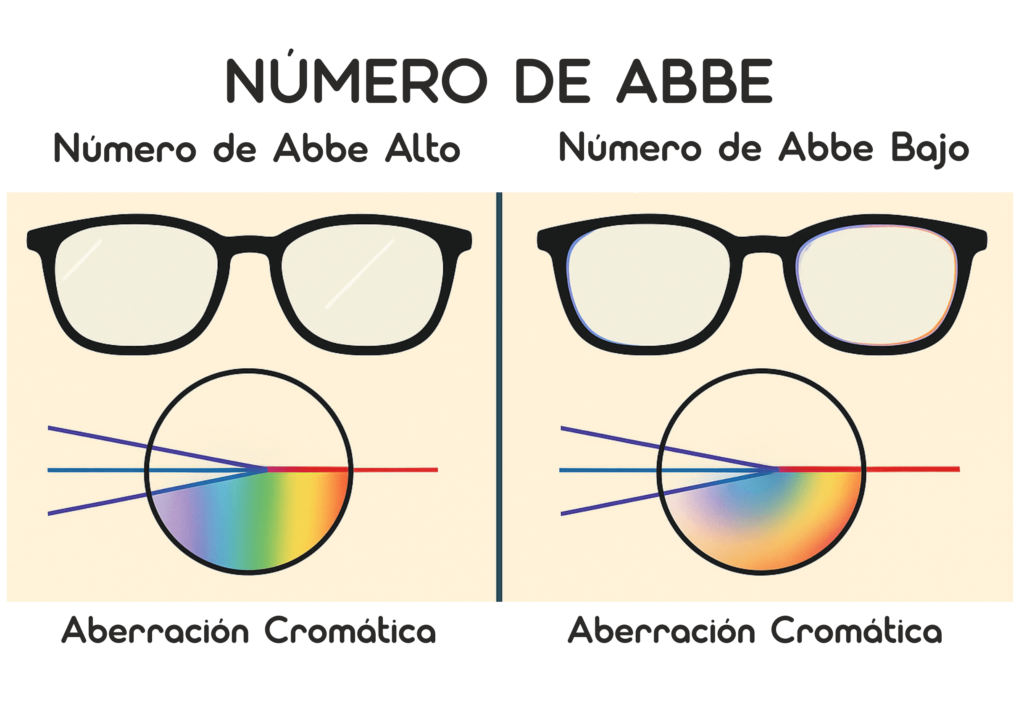

¿Qué es el Número de Abbe?

En óptica, el número de Abbe (o valor de Abbe) es una medida que describe la propiedad de dispersión cromática de un vidrio o material óptico. Este concepto fue desarrollado por Ernst Abbe.

1. Definición

El número de Abbe expresa cuánto desvía un vidrio la luz de diferentes longitudes de onda y en qué medida muestra la desviación cromática. La forma más comúnmente utilizada de la fórmula es:

n_d: Índice de refracción para la luz de mercurio amarillo (587,6 nm)
n_F: Índice de refracción para la luz azul (486,1 nm)
n_C: Índice de refracción para la luz roja (656,3 nm)
V_d: Número de Abbe

2. ¿Qué significa?

• Número de Abbe alto → El vidrio presenta poca desviación cromática → La imagen es más nítida y los errores de color son mínimos.
• Número de Abbe bajo → El vidrio muestra mayor desviación cromática → La imagen sufre de aberración de color y distorsión en los bordes.

Ejemplos

• Vidrios ópticos estándar: número de Abbe alrededor de 50
• Lentes plásticas: normalmente entre 30 y 40
• Vidrios especiales de baja dispersión: alrededor de 60–70

3. Ámbitos de aplicación

• Lentes oftálmicas
• Lentes de cámara
• Ópticas de microscopios y telescopios
• Minimizar la aberración cromática en cualquier sistema óptico

En resumen

• El número de Abbe es un parámetro que mide la tendencia de un vidrio a separar la luz en colores.
• En el diseño de lentes oftálmicas, se prefieren vidrios con alto número de Abbe para reducir la aberración cromática, especialmente en los bordes.
